身近な場所に安全に、安心して避難できるスペースを確保することが人的被害を抑える鍵となります。

こんなとき“ソトチカ”

ソトチカはアレンジ次第で様々な使い方ができます。


防災備蓄庫として

防災備蓄庫として

飲料水、非常食、寝袋、テント、ラジオ、救急箱、懐中電灯など。もしもの時も、地震・津波に強いソトチカなら安全・安心。


日常生活品の備蓄庫として

日常生活品の備蓄庫として

米、調味料、缶詰などの食料品も安定環境で安全備蓄。また、季節によって使わない扇風機や暖房器具、たまにしか使わないレジャー用品などをしまっておくにも最適。


大切なモノの保管場所として

大切なモノの保管場所として

保険証書、権利書、株券、アルバム、ワイン、楽器、自慢のコレクションなど、モノの価値を損なうことなく長期保存が可能です。


公共施設の防災機能強化として

施設の防災機能強化として

学校、公園、公民館、各自治体などの公共施設に設置する防災倉庫としても最適。地域環境の更なる防災機能強化を図ります。

安全に使える理由は?”

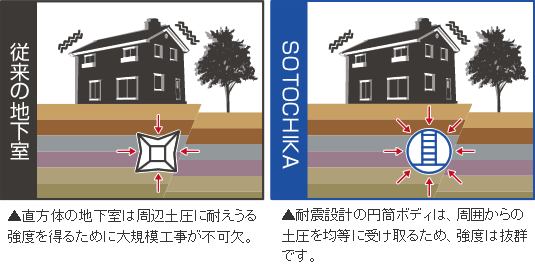

耐震設計で安心安全
FRPと鋼板の特性を活かした二重穀構造と、強度に優れた横置円筒型のボディのダブル耐震設計。地震や津波、自然災害による土圧の変化や外圧を均等に受け止めるので安全・安心。経年変化の心配もなく、次世代にも引き継げます。


耐震設計で安心安全



完全防水で長寿命
石油貯蔵地下タンクNO.1メーカーの確かな技術で開発されたFRP、断熱材、鋼板など7層構造の一体型ボディ。総合建設業で培われた経験と実績が生み出した継ぎ目のない円筒型ボディと、出入口となるハッチで完全防水。地中からの湿気など、外的要因をシャットアウトする事により、半永久的に腐食を防ぎます。
万が一、内部に閉じ込められても脱出できるように、庫外・庫内どちらからでも扉の固定と開放ができ、外部確認用窓で外の様子を目視することもできます。更に携帯電話などで緊急連絡も可能です。

完全防水で長寿命


ゆとりある空間設計と庫内環境

SOTOCHIKA(ソトチカ)の庫内は全高約1.9mと約2.1mのゆとりある空間。内壁は調湿塗料を使用し、吸着分解、調湿、防カビ、抗菌、消臭機能を兼ね揃えた「人に優しい」空気環境です。

ゆとりある空間設計と庫内環境

ゆとりある空間設計

立ったままでも楽々動けるゆとりある空間設計。全高は約1.9mと約2.1mの2種・4タイプから選択。その他、特注サイズのオーダーも可能です。

温湿度安定性能

FRPと鋼板の一体型ボディで、地中環境に左右されることなく、庫内環境をほぼ一定に保つことが可能です。

結露防止・防カビ・防臭性能

調湿塗料内壁の採用で、塩化ビニール製壁紙の約5倍の吸湿性と、約10倍以上の放湿性を実現。更に様々な臭いも吸着・分解するので、他の収納品への臭い移りも気になりません。

最大15時間の安全酸素量を確保

最大15時間の安全酸素量を確保することにより、緊急時に一時避難場所としての活用も可能。更に常設換気システムを採用することで、より快適な庫内環境を実現することも可能です。

安全性の実証

ソトチカは完全防水の地下シェルターです。防水ハッチを閉じると庫内は密閉状態になります。
従って外気の導入は不可能になり、庫内に人が滞在すると酸素欠乏状態になる恐れがあります。
この問題をクリアするため、静岡県工業技術研究所の指導、監修のもとに独自に安全性の実証実験を行いました。

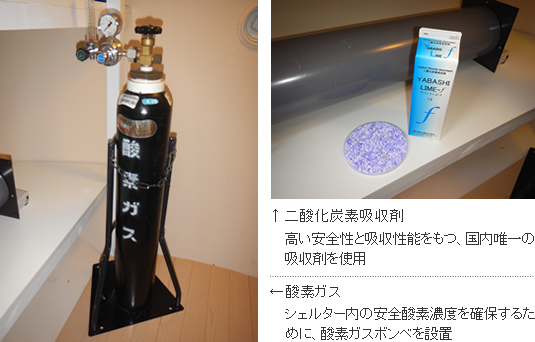

■ 酸素供給試験

密閉状態の庫内に圧縮酸素を持ち込んだ上で成人3名が滞在し、酸素量の減少に伴いボンベから圧縮酸素を吐出させて庫内の安全酸素濃度を確保しました。

■ 二酸化炭素吸着試験

密閉した庫内で酸素を供給するだけでは安全性は保たれません。二酸化炭素が充満すると二酸化炭素中毒を起こし、最悪の場合、人命に関わります。『ソトチカ』は二酸化炭素を吸着し、庫内の二酸化炭素を抑える装置が備わっています。


ソトチカの安全性

設置について

駐車場や庭、公園などのスペースを有効活用することで地下シェルター、防災倉庫が安価に、そして短工期で設置が出来ます。
小型重機による施工でコストを抑え、約1週間の短工期を実現しています。

庭や駐車場などを小型重機で堀削し、水平にコンクリート基礎を打ちます。
庭や駐車場などを小型重機で堀削し、水平にコンクリート基礎を打ちます。


タンクバンドで固定後、出入り口となる完全防水ハッチの取り付けを行います。
タンクバンドで固定後、出入り口となる完全防水ハッチの取り付けを行います。


埋め戻し、施工完了
埋め戻し、施工完了


完全防水耐震地下シェルターソトチカ参考埋設図

▼主要諸元

外郭防水層 FRP樹脂吹付加工 厚さ2.0mm以上
保護膜 PETフィルム
断熱材 ポリエチレンフォーム 厚さ8.0mm
塗装 防錆塗装 2回塗
本体 鋼板 SS400 厚さ6.0mm
出入口開口 620mm×920mm(内寸法)
内装 調湿塗料 P.S.P+α 200μ
その他 棚受金具、タンクバンド、底部保護ゴムシート、アンカーボルト
オプション 棚、照明、通信用配線、フロアパネル、梯子、ハッチ連動排気ファン、常時換気システム
保証 ハッチ保証
パッキンなどの消耗品は、「完全防水ハッチ3年保証」には含まれませんので、予めご了承下さい。

標準価格表

基本価格
(円筒型ボディ・ハッチ・アンカーボルト)
タイプ 定価(税別)
A 2,250,000円
B 2,400,000円
C 2,380,000円
D 2,500,000円
オプション 品名 定価(税別)
梯子・フロアパネル 200,000円
ハッチ連動排気ファン 120,000円
収納棚 ※お問い合わせください。
照明 ※お問い合わせください。
通信ケーブル ※お問い合わせください。
外気循環システム ※お問い合わせください。
